三辊蜜丸机主要性能说明

一.  用途及特点

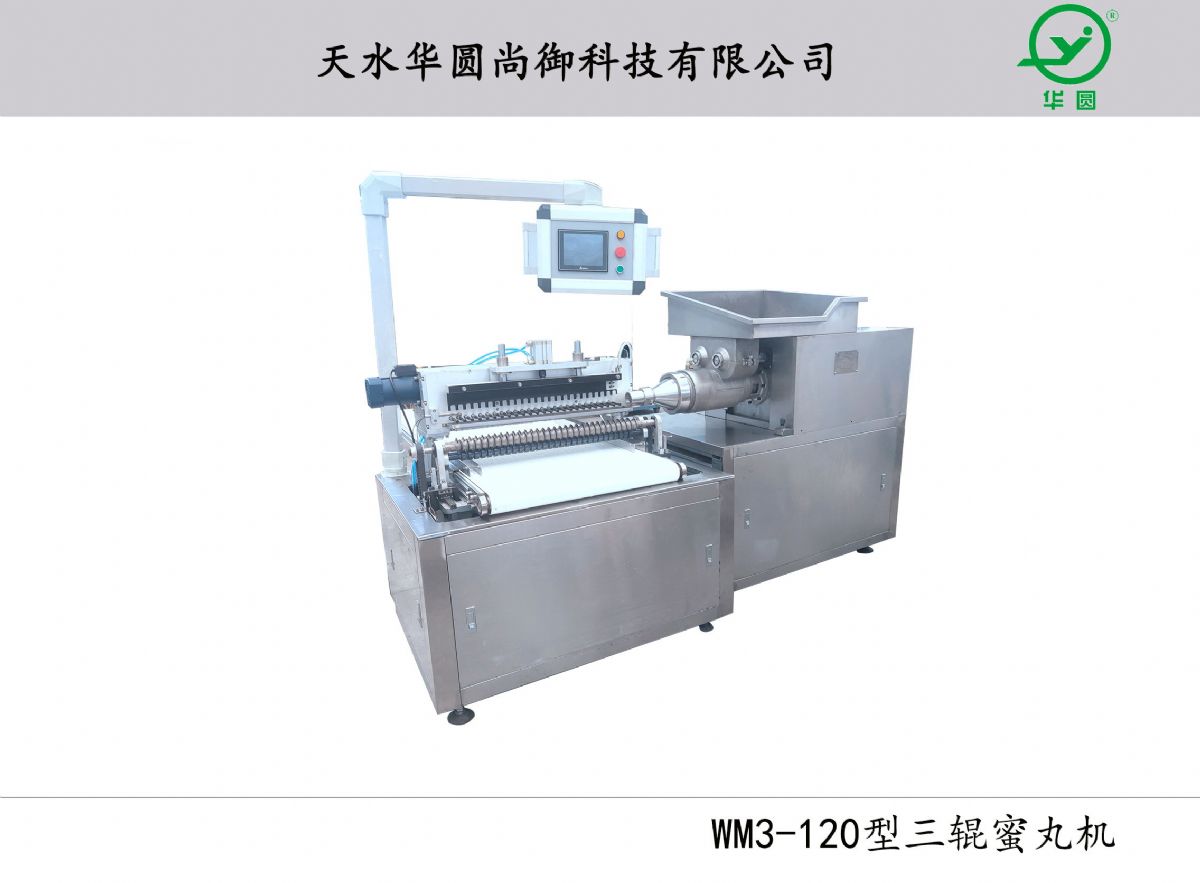

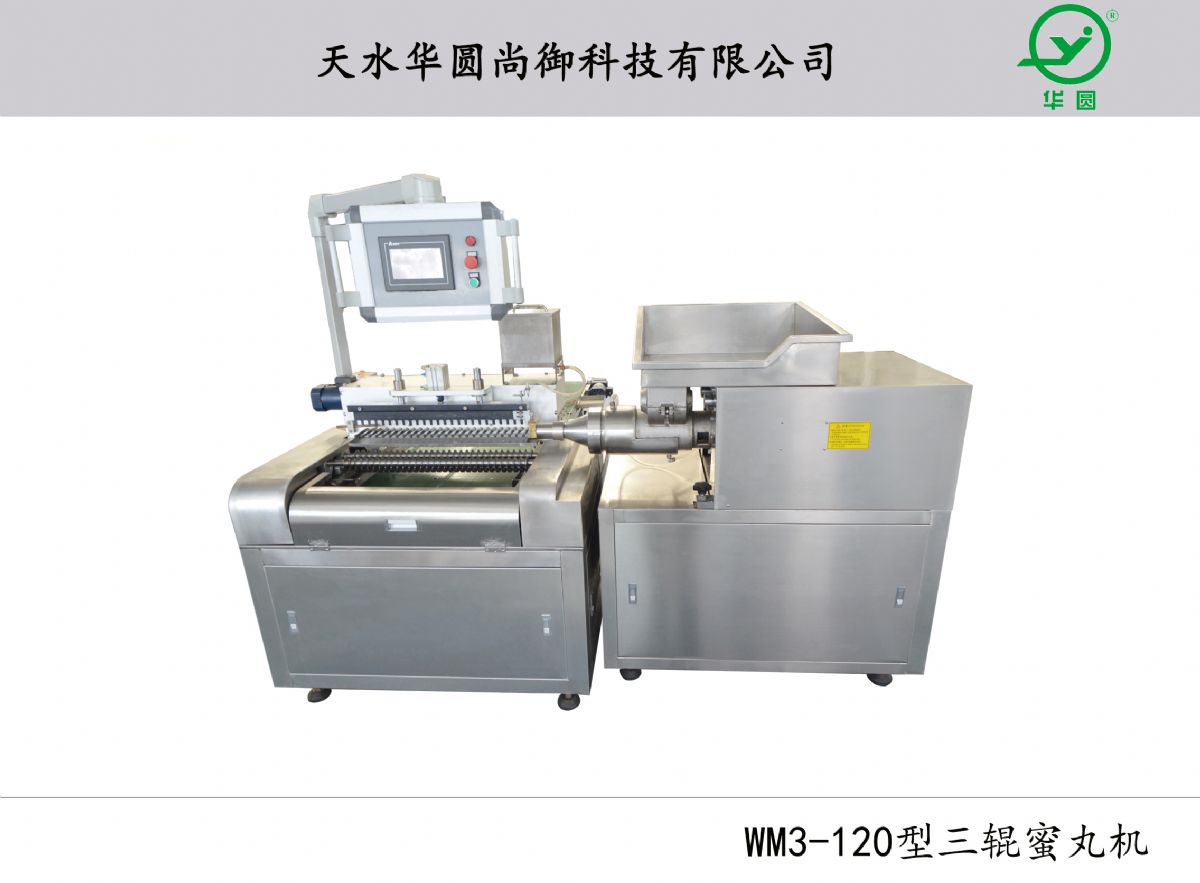

     WM3-120型三辊蜜丸机，主要是供中药厂制作3g、6g、9g三种蜜丸之用，也可根据用户需求生产3～10克的蜜丸。本机有如下特点：

1.  本机采用框架式结构，运转平稳，具有噪音小、操作方便、便于维修、丸光亮、重量准确，并保持用蜡油圆丸的传统。

2.  本机设置自动送条、自动切条、自动推条。成品 、药头自行分路，减轻劳动强度。

WM3-120型：本机由变频器、传感器控制送、切、推条速度，从而保证丸重差异，降低劳动强度、提高出丸合格率。本机具有自动化程度高、操作更加简便，丸重差异控制更加精确等优点。

WM3-120型蜜丸机，采用可调速电机，在一定磨损范围内，可保证出条速度，保证产量。

二.主要技术参数及性能指标

 1.综合参数

产丸量：    5000～26000丸/小时

   丸重差异：±2～3%

   外形尺寸：（长×宽×高）    2300×800×1410（mm）

   整机重量：700公斤

送条电机功率：1.1KW

制条电机功率：5.5KW

搓丸电机功率：0.75KW

三角皮带：模辊：A型940、940各2条；托辊：A型787（1条）；搓丸电机轮：B型900（2条）

润滑油：30^#机油

制丸参数

WM3B-120型送、切、推条15～20次/分。

药条长度：576mm/次

切条酒精浓度：95度

三、    结构及作用原理

  本蜜丸机由前机体、挤出器、自动送、切、推条及后机架四部分组成。

1.  前机体部分：

前机体部分由变频器变频无级调速，控制挤条电机的制条速度。

2.  自动送、切、推条部分：

挤出器连续挤出的药条由履带式传送带同步输送到后机架，输送带连续送条，由切条钢丝自动切断药条，断条由拨条板推入三辊制作成丸。

3.  后机架部分：

后机架三辊圆丸部分由定辊、托辊及开合辊组成，利用开合辊定时开闭原理，将进入三辊中的药条进行切段、圆丸、搓光，利用开合辊定时移位药丸既掉在滑轨中，成品与药头废丸分离
